玄武岩纤维锚杆是以连续玄武岩纤维为增强体，通过特定树脂基体（如特殊复合高性能环氧树脂）复合成型的新型工程支护材料，全称为 “玄武岩纤维增强复合材料锚杆”（Basalt Fiber Reinforced Polymer/BFRP 锚杆）。它依托玄武岩纤维的天然特性与复合材料的结构优势，在岩土工程支护领域逐步成为传统。

一、核心构成与成型工艺

1.主要组成部分

 增强体：玄武岩纤维

以天然玄武岩矿石为原料，经 1450℃~1500℃高温熔融后，通过漏板高速拉制而成的无机纤维。其直径通常为 13μm~20μm，单丝强度可达 3000MPa~4800MPa，且具有耐高低温、抗腐蚀、无磁性等天然优势。

基体：高分子树脂

作为粘结剂将分散的玄武岩纤维 “整合” 为整体，赋予锚杆一定的韧性、抗冲击性和成型性。常用树脂需满足工程对耐老化、耐介质腐蚀（如地下水、酸碱环境）的要求。

辅助结构

成品锚杆通常配套锚头、垫板、螺母等配件，部分智慧型玄武岩锚杆会内嵌光纤光栅传感器等监测元件，实现支护状态的实时感知。

2.成型工艺

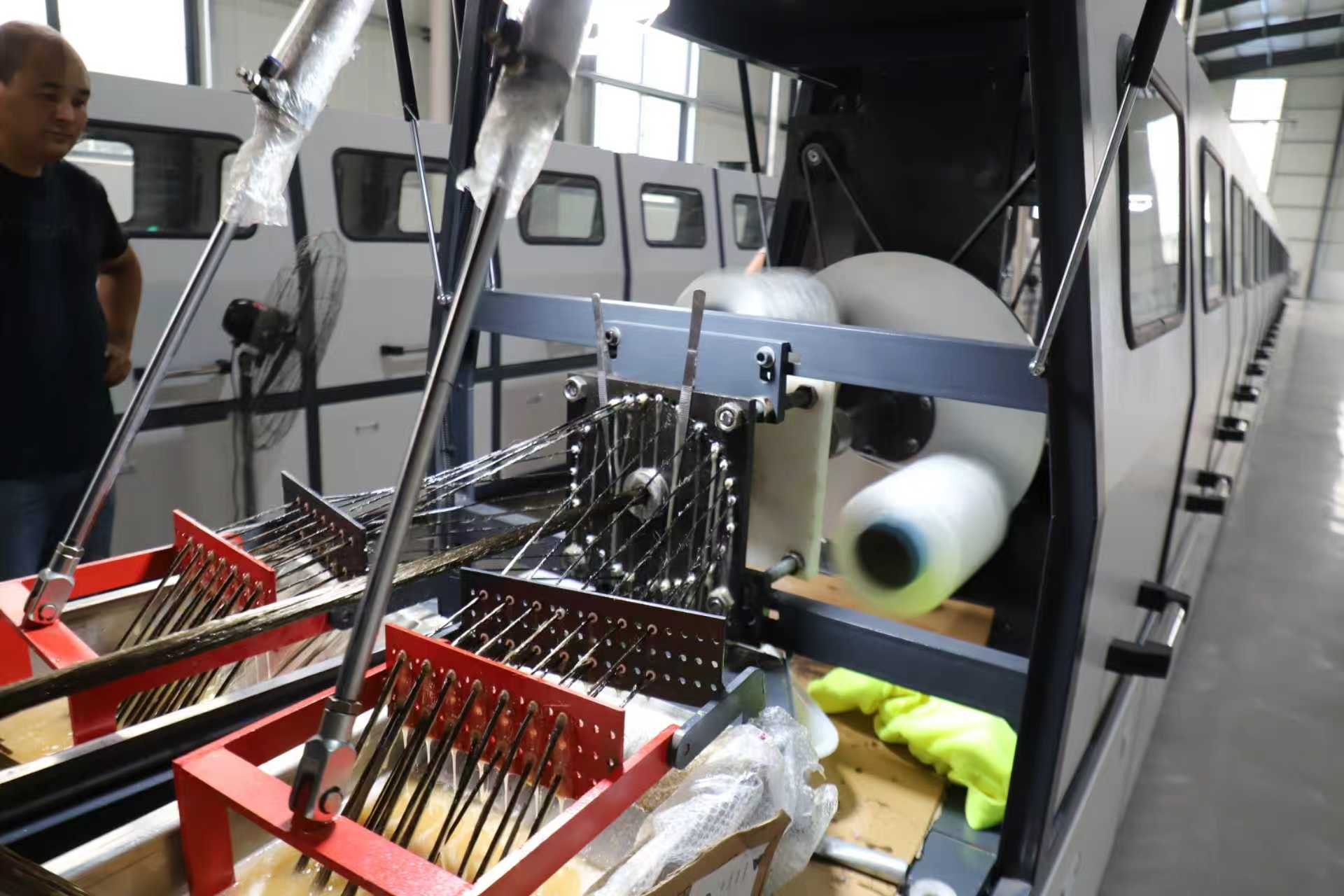

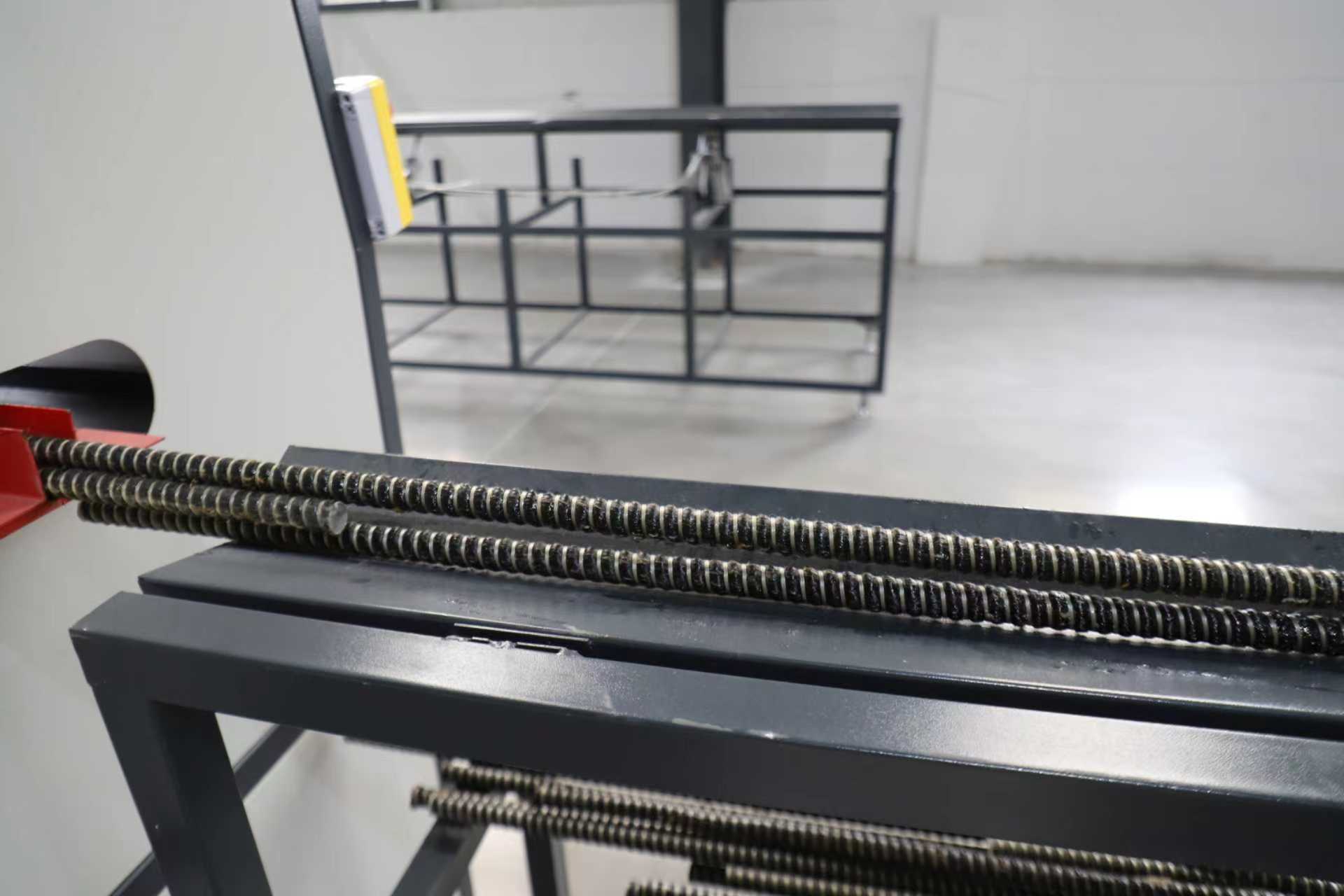

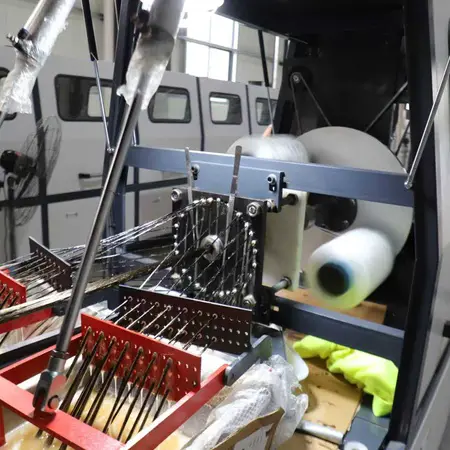

主流采用 “拉挤成型工艺”：将连续玄武岩纤维束经树脂浸渍槽充分浸润后，由牵引设备拉入加热模具中，通过固化成型、定长切割，最终形成截面为圆形、螺纹形或异形的锚杆杆体。该工艺可实现规模化生产，且能精准控制锚杆的力学性能与尺寸精度。

二、关键性能特点

1. 力学性能适配支护需求

玄武岩锚杆的轴向抗拉强度可达 800MPa~1500MPa，远超普通 Q235 钢锚杆（约 370MPa），且弹性模量与岩体、混凝土接近（约 40GPa~55GPa），受力时能与围岩同步变形，避免因 “刚性不匹配” 导致的局部应力集中，提升支护稳定性。此外，其断裂伸长率约 2%~3%，兼具强度与一定韧性，抗冲击性能优于玻璃纤维锚杆。

2. 耐腐蚀性突出

玄武岩纤维本身为无机材料，不与水、酸、碱、盐等介质发生化学反应，配合耐腐树脂基体后，可完全抵御地下卤水、矿山酸性水、沿海盐碱环境的侵蚀。相比之下，传统钢筋锚杆在潮湿或腐蚀性环境中易锈蚀，导致截面削弱、承载力下降，而玄武岩锚杆的服役寿命可达 50 年以上，无需额外防腐处理。

3. 轻量化与易施工性

玄武岩锚杆的密度仅为 2.6g/cm³~2.8g/cm³，约为钢材的 1/3，单根长 6m 的锚杆重量不足 10kg，大幅降低了井下、隧道等狭窄空间的搬运与安装难度。同时，其杆体可通过普通切割机快速截断，无需特殊焊接设备，施工效率比金属锚杆提升 30% 以上。

4. 环境友好与无磁性

环保性：生产过程无废气、废渣排放（玄武岩为天然矿石，纤维成型仅需物理熔融），废弃后可自然降解，不会产生 “白色污染”，符合绿色工程理念。

无磁性：不产生电磁干扰，适用于煤矿井下、精密仪器厂房周边等对电磁环境敏感的支护场景，且不影响地质雷达等探测设备的使用。

5. 可设计性与功能拓展性

通过调整纤维含量（通常占比 70%~75%）、树脂类型或截面结构，可定制不同承载力、抗腐等级的锚杆产品。更重要的是，玄武岩纤维与光纤传感元件兼容性强，可将光纤光栅传感器内嵌于杆体，制成 “智能玄武岩锚杆”，实时监测围岩应力、应变及锚杆受力状态，为工程安全预警提供数据支撑。

三、主要应用场景

玄武岩锚杆凭借其综合性能，已广泛应用于多个领域的岩土支护工程：

矿山开采：适用于煤矿、金属矿的巷道掘进支护、采空区加固，尤其适配高瓦斯、高腐蚀的复杂矿山环境，避免金属锚杆锈蚀引发的支护失效。

隧道与地下工程：用于公路隧道、铁路隧道的初期支护（锚杆 - 喷射混凝土联合支护），以及地铁基坑、地下管廊的边坡加固，轻量化优势可降低隧道拱顶承重压力。

边坡与基坑支护：针对水利边坡、公路边坡、建筑基坑的浅层或深层加固，耐腐蚀性使其适配多雨、沿海等潮湿环境。

文物保护与特殊工程：在古建筑物地基加固、核废料处置库周边支护等场景中，无磁性、低污染的特点可满足特殊环境要求。

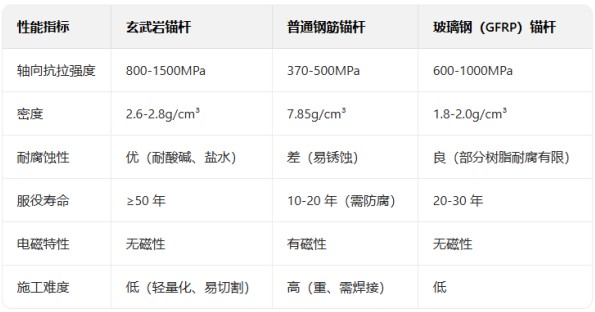

四、与传统锚杆的核心差异
